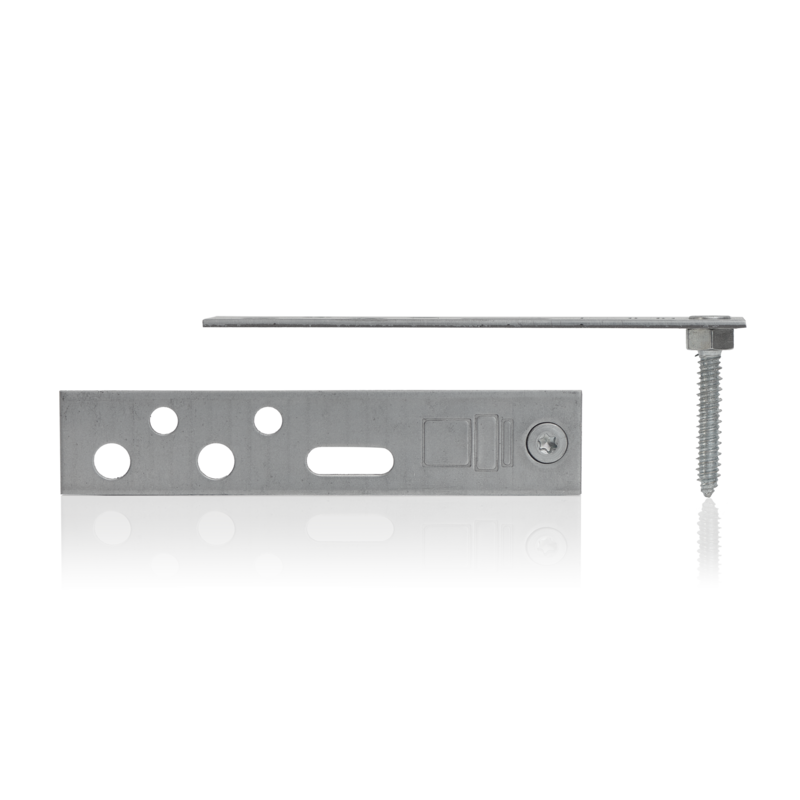

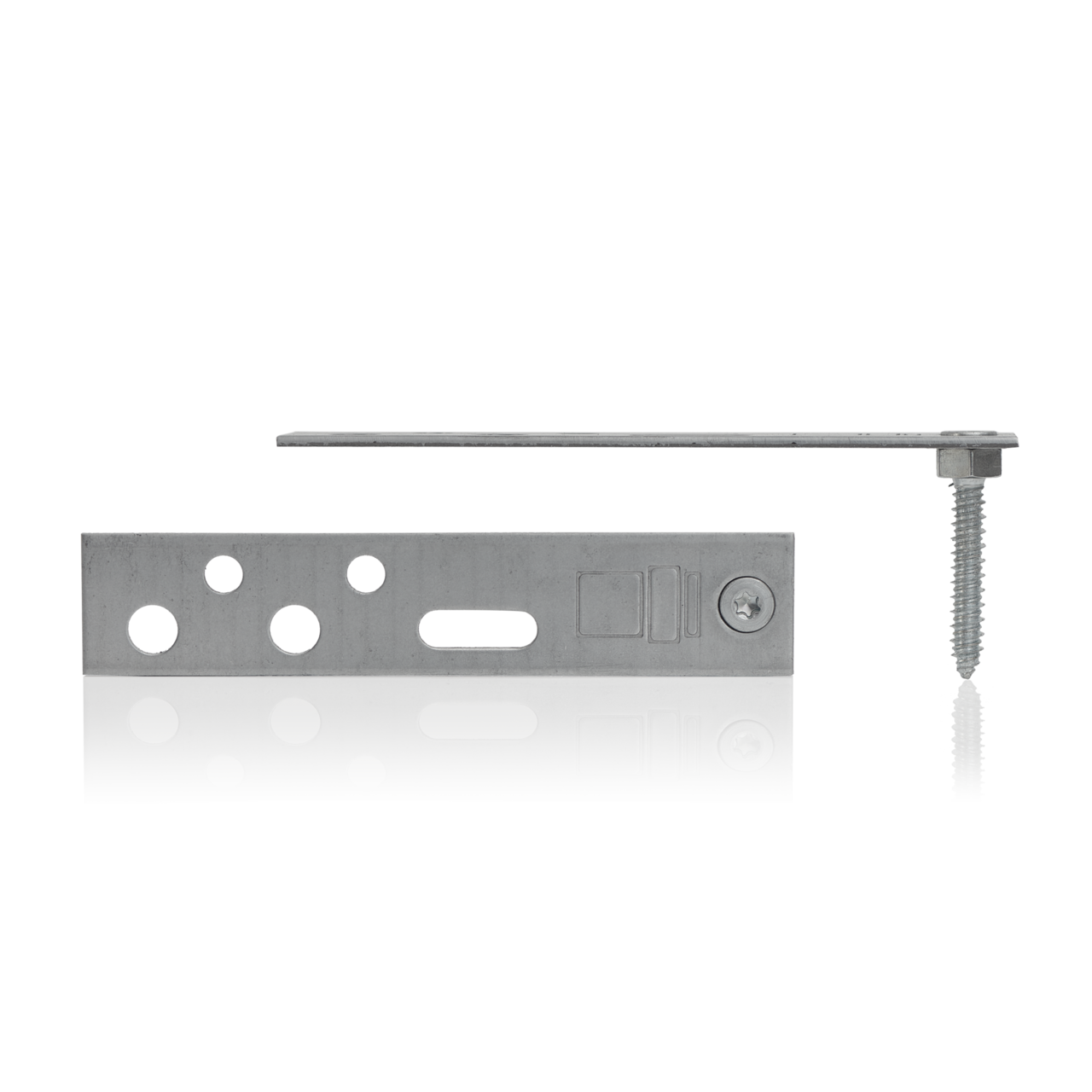

Das Befestigungssystem blaugelb Protect ist eine einfache, aber justierbare Befestigung für Holz-, Kunststoff- und Aluminiumfenster, die umlaufend an jedem benötigten Befestigungspunkt montierbar ist.

Die dafür notwendigen Befestigungspunkte der Bauelemente und deren Abstand untereinander orientieren sich an den allgemeinen Montagerichtlinien (z.B. aktueller RAL „Leitfaden zur Montage Kapitel 5“) unter Berücksichtigung der Fenstergewichte und ggf. zu erwartenden Zusatzlasten.

Das Befestigungssystem blaugelb Protect liegt flächig an der Fensterlaibung an so können hohe, horizontale sowie vertikale Kräfte in den Verankerungsgrund übertragen werden. blaugelb Protect ist eine, bei geöffnetem Flügel, unsichtbare Befestigung und kann sogar werksseitig vormontiert werden.

Das variable Lochbild ermöglicht eine regelkonforme Befestigung mit dem notwendigen Randabstand zur belasteten Kante des Verankerungsgrundes. Diese Verschraubung kann wahlweise mit einer blaugelb Rahmenfixschraube oder einem bauaufsichtlich zugelassenen Befestiger ausgeführt werden.
Über die systemintegrierte, drehbar gelagerte Justierschraube werden die Position des Fensters und damit die Montagefugenbreite flexibel der tatsächlichen Bausituation angepasst.

Die umfangreichen Prüfungen dokumentieren, dass blaugelb Protect auch die Anforderungen von sicherheitsrelevanten Befestigungspunkten erfüllt (z.B. bei absturzsichernden Bauelementen ETB Richtlinie „Bauteile, die gegen Absturz sichern“). Es ist eine sichere Lastübertragung in den Verankerungsgrund gegeben.

Nach dem Einhängen der Elementflügel besteht im Bedarfsfall die Möglichkeit zur millimetergenauen Nachjustierung an jedem blaugelb Protect. Hierzu wird der blaugelb Protect Montageschlüssel vz benötigt. Der doppelt gekröpfte Schlüssel aus gehärtetem Werkzeugstahl ist verzinkt und hat eine praktische, mechanische Ratschen-Funktion, so dass ein wiederholtes Ab- und Ansetzen beim Justieren entfällt.

Die Abdichtung der Fenster- oder Türelemente wird nicht behindert und ist der jeweiligen Montagesituation entsprechend frei wählbar. Auch die Kombination mit Multifunktionsbändern ist möglich, denn seitlich kann auf die typische Distanzverklotzung verzichtet werden, ohne Tragfähigkeitsverluste zu riskieren.

Der blaugelb Protect 70 eignet sich aufgrund des geringen Leibungseinstandes von ca. 30 mm für die Sanierung im Altbau oder beispielsweise die Montage von Leibungen aus Sichtbeton. Durch Verwendung eines Kammerprofils lässt sich dieser Leibungseinstand überdecken. Der Kleb- und Dichtstoff blaugelb Hybrid Polymer Power Fix bildet bei der Montage einerseits die luftdichte Ebene und dient gleichzeitig der Fixierung des Kammerprofils. Weiterhin findet der blaugelb Protect 70 Anwendung in der Montage in Holzständerwerken und bei der Y-Montage in Hochlochziegeln und Poroton, da diese Varianten in der Regel eine geringe Leibungstiefe aufweisen.

Montageempfehlung:
STROXX Bits Torx-TX 30, 90 mm-1/4“, Art-Nr.: 9075835
Geprüfte Eigenschaften:

• Absturzsicherung ingenieurtechnisch geprüft gemäß ETB-Richtlinie
  „Bauteile, die gegen Absturz sichern“
• horizontale Bemessungswerte des Widerstands
  Horizontallast, Bemessungswert des Widerstands
  F_{H a-i}, R_d = (von außen nach innen aus Windsog, Geländerlasten)
  F_{H i-a}, R_d = (von innen nach außen aus Windsog, Geländerlasten)
• Eignungsnachweis für RC2 erbracht
• vertikale Lasteinleitung
